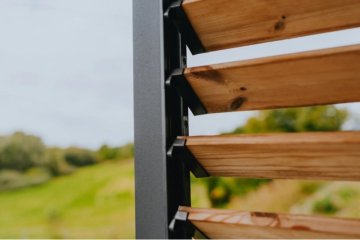

Návod k montáži otočných žaluzií / lamel pro pergoly, altány apod.

Instalace systému otočných lamel SAMKIT pro pergoly, altány, balkony či zástěny

Co budete potřebovat:

• Pilku na kov/plast
• Aku vrtačku nebo šroubovák
• Metr a tužku
• Vodováhu

Postup montáže:

1. Příprava profilu: Uřízněte startovací klip pilkou na požadovanou délku.
2. Umístění základního profilu: Připevněte základní profil k rámu konstrukce s 7mm distancí mezi segmenty.
3. Připevnění lamel: Vložte lamely do držáků – vždy střídavě levá a pravá strana.
4. Zajištění systému: Vložte zajišťovací západku na vnější stranu a otočte ji ve směru hodinových ručiček.
5. Kontrola funkčnosti: Otočte lamelami a ujistěte se, že se volně pohybují.

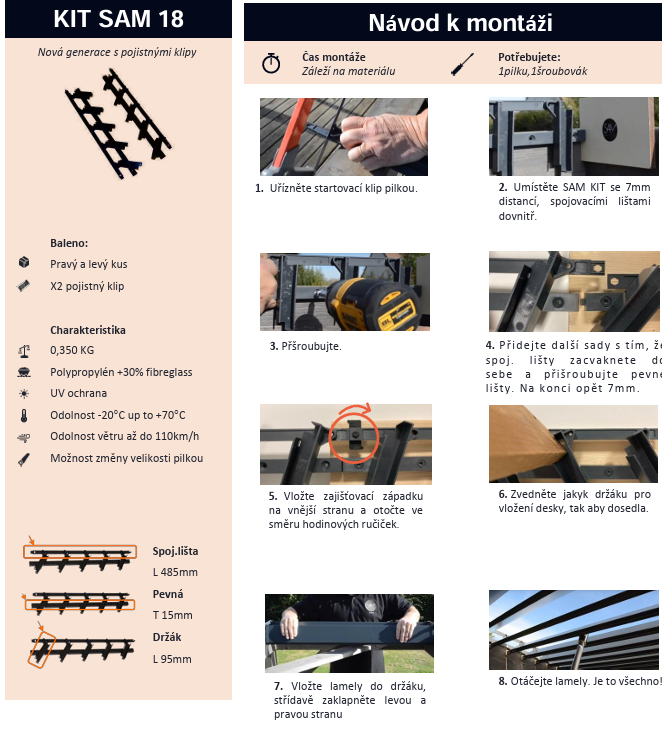

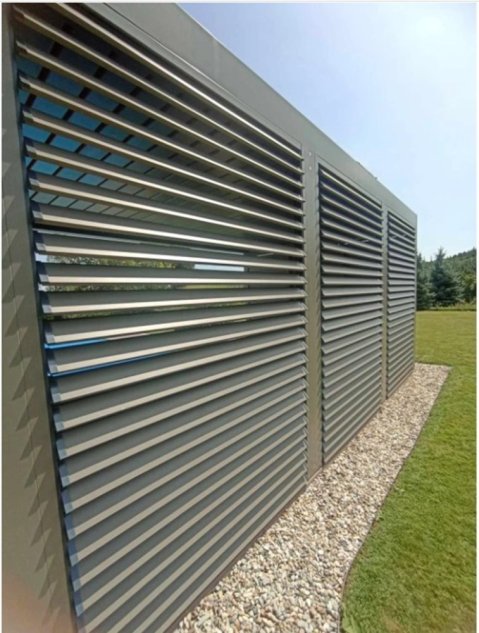

Postup instalace SAMKIT 18

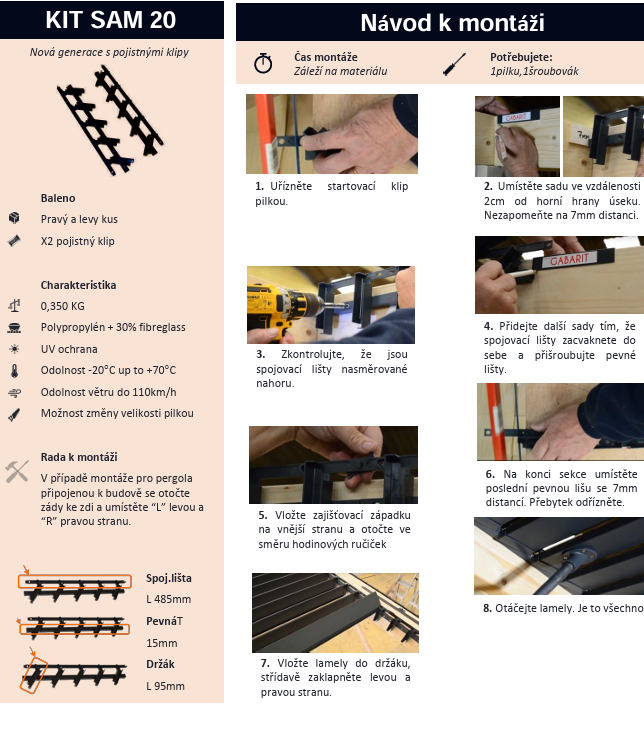

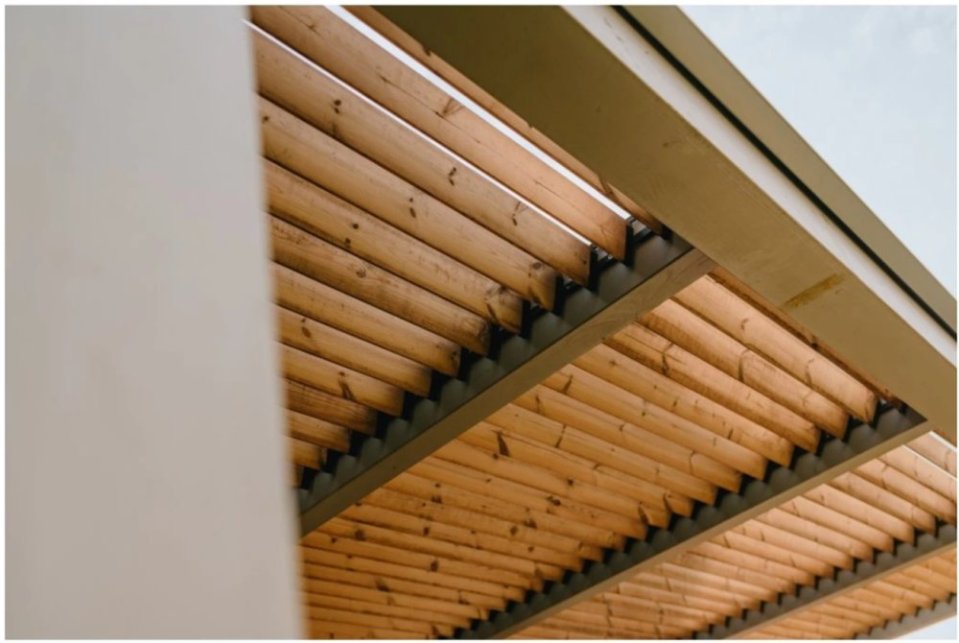

Postup instalace SAMKIT 20

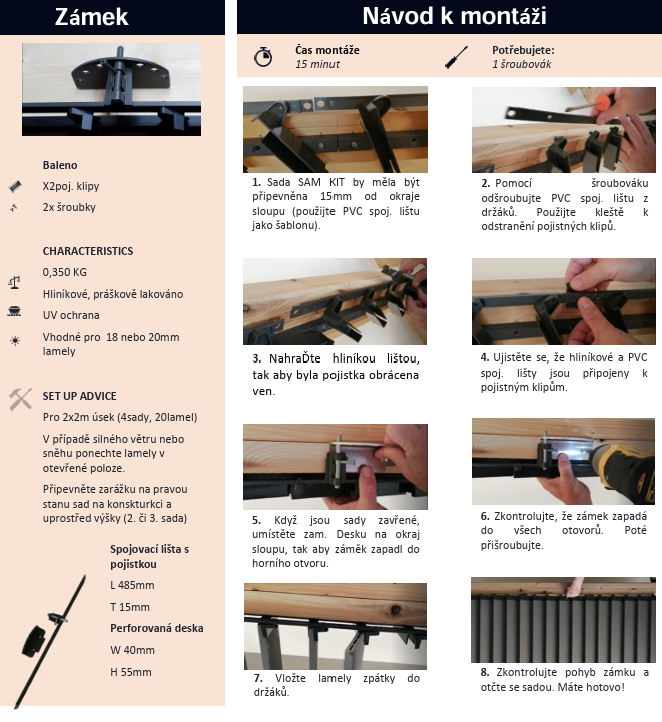

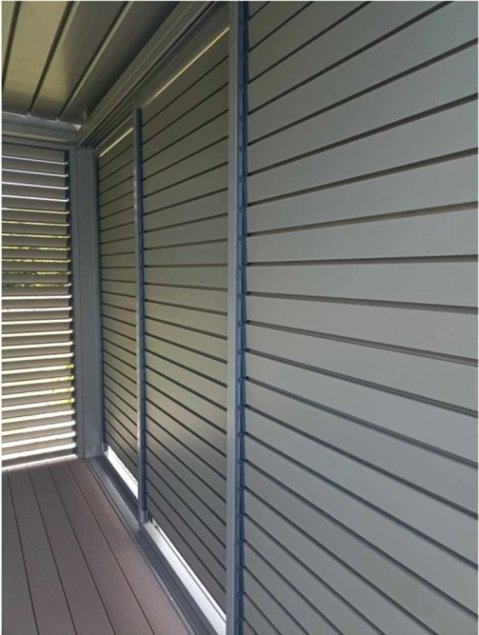

Montáž a nastavení zámku otočných lamel

Zámek slouží k zajištění lamel v zavřené poloze, což je důležité zejména při silném větru nebo pokud chcete zabránit nechtěnému pohybu.

Postup montáže zámku:

1. Umístění zamykací desky – Připevněte zamykací desku na boční sloupek pergoly tak, aby byla v jedné rovině s lamelami.
2. Připojení zámkového mechanismu – Připevněte hlavní část zámku k pohyblivé konstrukci lamel.
3. Zajištění a seřízení – Otestujte zapadnutí zámku a podle potřeby jej mírně posuňte pro přesné zavírání.
4. Finální dotažení – Když zámek správně funguje, pevně utáhněte všechny šrouby.

Tipy pro správné nastavení zámku:

• Ujistěte se, že lamely jsou zcela zavřené, než začnete zámek nastavovat.
• Pokud se zámek nezaklapává hladce, zkuste jej posunout o pár milimetrů.
• Při silném větru doporučujeme vždy lamely uzamknout, aby nedošlo k jejich poškození.

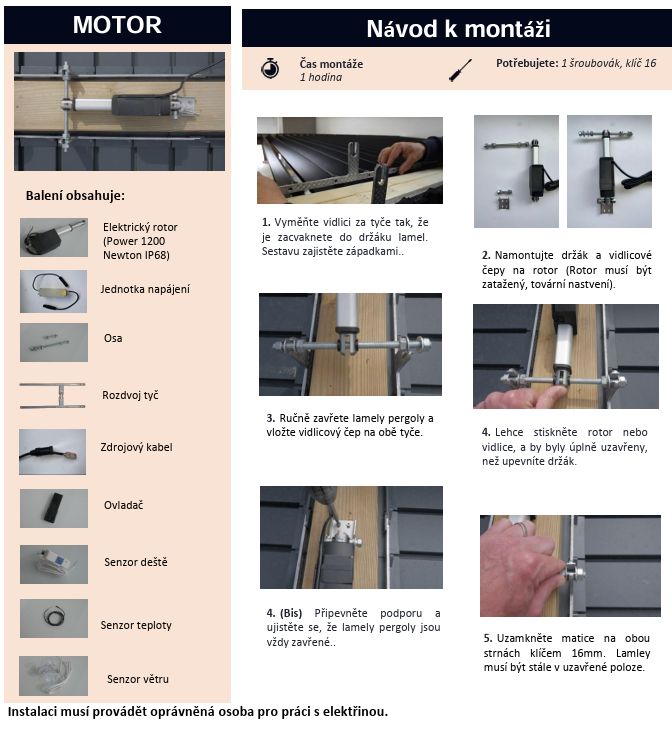

Montáž pohonu otočných lamel

Pokud chcete žaluzie ovládat motorově, přidává se k systému pohon, který umožní jejich snadné naklápění.

Co budete potřebovat:

• Klíč 16 mm
• Aku vrtačku/šroubovák

Postup montáže pohonu:

1. Připevnění držáku motoru – Upevněte motorový držák na konstrukci pergoly tak, aby byl ve správné poloze vůči lamelám.
2. Připojení vidlicového čepu – Připevněte rotor motoru na otočný mechanismus lamel.
3. Kontrola nastavení – Před finálním utažením zkontrolujte, že se lamely správně zavírají a otevírají.
4. Zajištění spojů – Uzamkněte matice na obou stranách klíčem 16 mm.

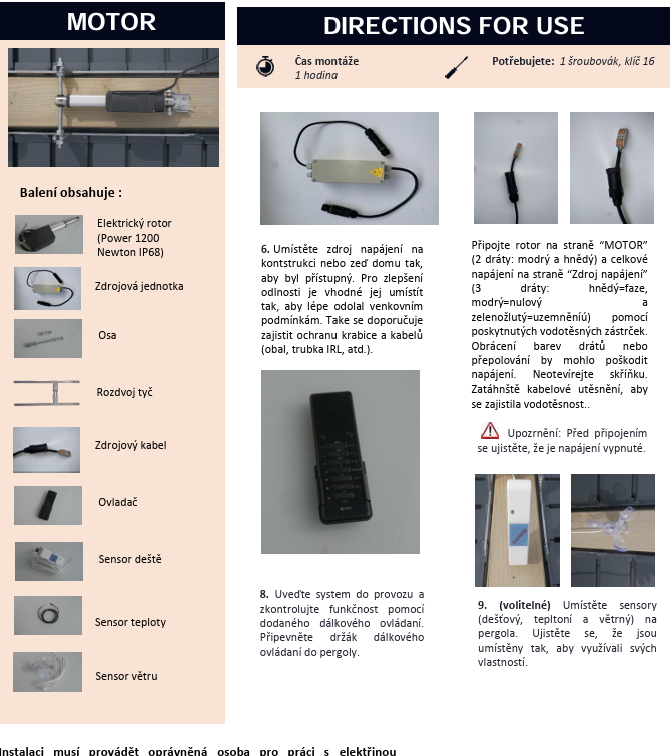

Zapojení motoru a elektrické ovládání

Motorový pohon umožňuje ovládání lamel pomocí dálkového ovladače nebo automatizace podle senzorů (vítr, teplota, déšť).

Co budete potřebovat:

• Šroubovák
• Vodotěsné elektro konektory
• Napájecí kabely

Postup zapojení motoru:

1. Napájení motoru – Připojte rotor na straně „MOTOR“ (hnědý a modrý kabel).
2. Připojení ke zdroji napájení – Hlavní napájecí kabely zapojte podle barev (hnědý = fáze, modrý = nula, zelenožlutý = uzemnění).
3. Testování systému – Pomocí dálkového ovladače zkontrolujte funkčnost pohybu lamel.
4. Instalace senzorů (volitelné) – Umístěte čidla větru, deště a teploty na vhodná místa.

⚠️ Důležité upozornění: Veškeré elektrické zapojení by měla provádět odborně způsobilá osoba.

Montáž otočných žaluzií SAMKIT je poměrně jednoduchá, pokud postupujete podle návodu. Mechanická instalace lamel zabere přibližně 1 hodinu, montáž motoru další hodinu a zapojení elektřiny by mělo být provedeno odborníkem.

Další podpůrná videa ohledně jednotlivých možnosti použití SAMKIT systému pro otočné žaluzie / lamely:

Montážní video systému SAMKIT pro bioklimatickou střechu pergoly

Řešení odtoku vody při použití systému SAMKIT pro střechu bioklimatické pergoly

Montáž vertikálních lamel/žaluzií a systému SAMKIT pro pergoly, altány či jiná zastínění

Otočné lamely/žaluzie SAMKIT pro boční stínění před sluncem pergol, altánů apod.

Otočné lamely a systém SAMKIT pro bioklimatické pergoly

Pokud máte jakékoliv dotazy, obraťte se na nás – rádi poradíme s výběrem i instalací.

Vyzkoušejte otočné žaluzie SAMKIT a užijte si dokonalé stínění vaší pergoly, altánu či zástěny!
